Desain Rumah AutoCAD 3D Minimalis dan Sederhana untuk Pemula

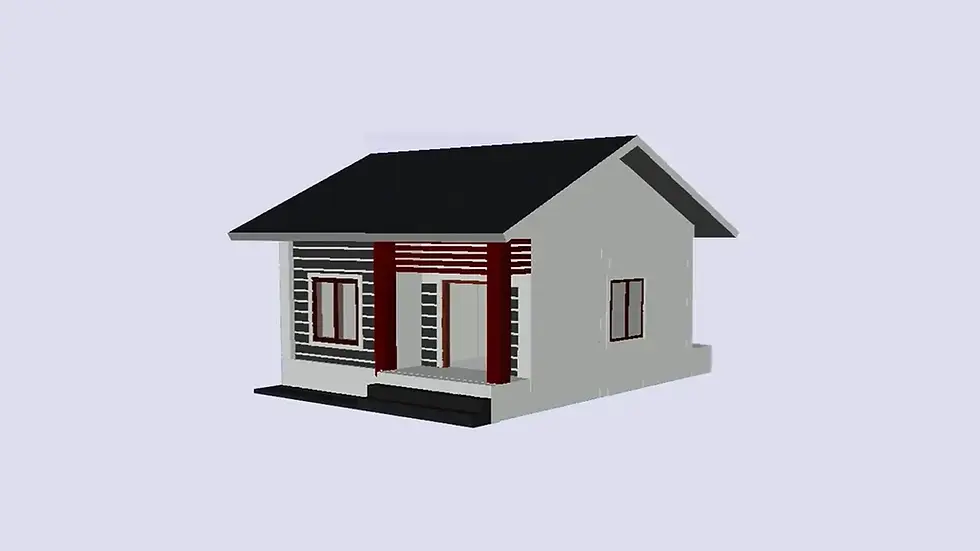

Desain rumah AutoCAD 3D minimalis dengan atap pelana, dinding bercorak modern, dan pintu serta jendela bergaya sederhana, cocok untuk konsep rumah kecil.
Desain rumah AutoCAD 3D minimalis hasil modeling, menampilkan detail arsitektur yang sederhana namun elegan, cocok untuk inspirasi proyek desain Anda.

Desain rumah AutoCAD 3D minimalis. Pernahkah Anda merasa frustrasi ketika mencoba mendesain rumah 3D di AutoCAD, hanya untuk mendapati bahwa dindingnya terlihat “terbang” atau atapnya malah hilang? Saya juga pernah mengalaminya! Namun, setelah beberapa kali mencoba (dan cukup banyak kopi untuk melewati malam-malam panjang), saya berhasil memahami alur yang lebih efisien dalam mendesain rumah di AutoCAD 3D. Hari ini, saya ingin berbagi pengalaman saya serta beberapa tips berguna untuk Anda yang sedang memulai perjalanan desain 3D Anda.


AutoCAD adalah alat yang luar biasa, terutama jika Anda memahami dasar-dasarnya. Namun, desain rumah dalam 3D bisa terasa menantang tanpa peta jalan yang jelas. Jadi, mari kita mulai dari nol dan pelajari bersama!



Mengapa AutoCAD untuk Desain Rumah?


AutoCAD memiliki fleksibilitas luar biasa untuk desain rumah. Dengan fitur 2D dan 3D-nya, Anda dapat dengan mudah membuat rancangan mulai dari denah lantai, struktur dinding, hingga model rumah yang lengkap. Hal terbaiknya? Anda dapat memvisualisasikan setiap detail kecil sebelum konstruksi dimulai.


Bagi saya, keunggulan terbesar AutoCAD adalah presisi. Dengan sedikit latihan, Anda dapat memastikan bahwa setiap sudut dinding, ukuran jendela, hingga kemiringan atap sesuai dengan kebutuhan desain Anda.



Langkah-Langkah Awal Membuat Desain Rumah 3D di AutoCAD

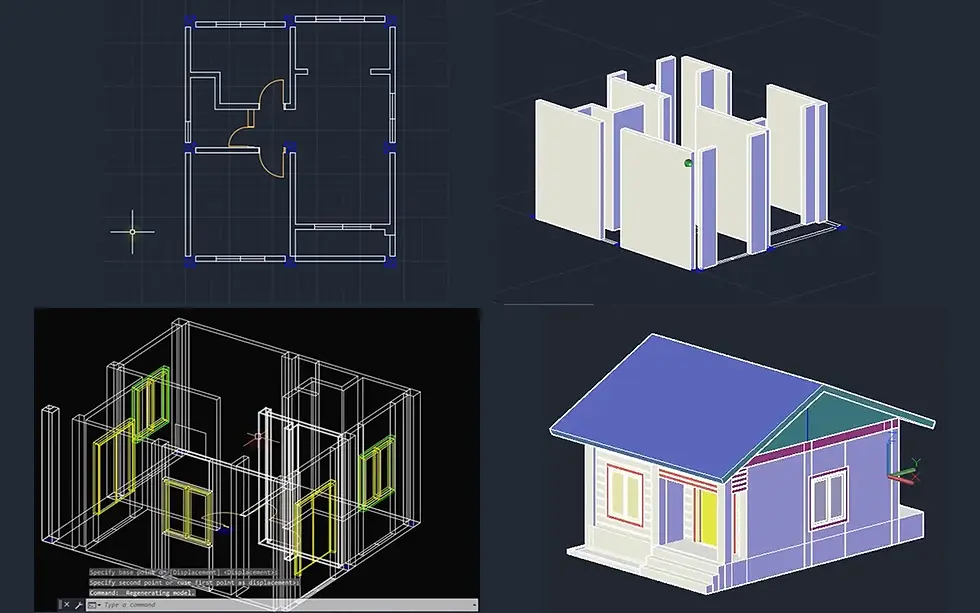

Proses desain rumah AutoCAD 3D minimalis yang mencakup denah 2D, model struktur 3D, hingga tampilan rumah dengan atap sederhana dan konsep modern.
Proses desain rumah AutoCAD 3D minimalis, mulai dari denah 2D hingga model 3D yang detail dan presisi, ideal untuk perencanaan arsitektur modern.

1. Mulai dengan Denah 2D


Langkah pertama adalah membuat denah lantai dalam 2D. Anda perlu menentukan ukuran ruangan, posisi dinding, dan elemen-elemen lain seperti pintu dan jendela.


Tips:


  • Gunakan perintah LINE dan OFFSET untuk menggambar dinding.

  • Jangan lupa tambahkan pintu menggunakan perintah ARC untuk lengkungan pintu yang lebih realistis.

  • Tetapkan layer yang berbeda untuk dinding, pintu, dan furnitur agar mudah diatur.


2. Ekstrusi Dinding ke 3D


Setelah denah lantai selesai, saatnya mengubah dinding menjadi bentuk 3D menggunakan perintah EXTRUDE.


  1. Pilih garis dinding pada denah Anda.

  2. Gunakan perintah REGION untuk mengubahnya menjadi bidang tertutup.

  3. Setelah itu, jalankan perintah EXTRUDE dan masukkan tinggi dinding (biasanya 3 meter untuk rumah standar).


Saya pernah lupa menyatukan garis denah sebelum ekstrusi, yang membuat dinding saya terlihat seperti serpihan puzzle. Pelajaran yang saya petik? Selalu pastikan garis-garis Anda tertutup sempurna sebelum ekstrusi!


3. Tambahkan Bukaan Pintu dan Jendela


Untuk membuat pintu dan jendela, gunakan perintah SUBTRACT:


  1. Buat balok persegi panjang (box) sesuai ukuran bukaan pintu/jendela.

  2. Tempatkan balok tersebut pada posisi yang sesuai.

  3. Gunakan SUBTRACT untuk “menggigit” bagian dinding yang akan dibuka.


Tips Tambahan:

  • Simpan bentuk pintu dan jendela sebagai blok (block) untuk mempermudah pengulangan.

  • Gunakan fitur ARRAY untuk membuat jendela berulang pada dinding panjang.



Membuat Detail Tambahan: Atap dan Finishing


1. Mendesain Atap


Atap bisa menjadi bagian paling rumit, terutama jika Anda menginginkan desain miring. Saya biasanya memulai dengan menggambar garis tengah atap menggunakan LINE, lalu menggunakan perintah POLYSOLID untuk membangun bentuknya.


Tips Cepat:

Jika Anda kesulitan, gunakan perintah SLICE untuk memotong bagian atap yang tidak diperlukan.

2. Finishing dan Rendering


Setelah struktur dasar selesai, waktunya memberikan sentuhan akhir:


  • Gunakan MATERIAL untuk menerapkan tekstur seperti dinding bata, kaca untuk jendela, dan genteng untuk atap.

  • Aktifkan LIGHTING untuk menciptakan pencahayaan realistis dalam desain Anda.

  • Render desain Anda dengan perintah RENDER untuk melihat hasil akhir yang lebih hidup.


Catatan Penting:

Jangan ragu bereksperimen dengan warna dan tekstur. Ini adalah bagian yang paling menyenangkan!


Kesalahan Umum dan Cara Mengatasinya


Selama bertahun-tahun, berikut adalah beberapa kesalahan yang sering saya lakukan (dan bagaimana Anda bisa menghindarinya):


  • Mengabaikan Presisi: Ukuran sedikit melenceng bisa membuat desain keseluruhan tampak aneh. Pastikan Anda menggunakan perintah SNAP dan GRID.

  • Tidak Menggunakan Layer: Tanpa layer, desain Anda bisa menjadi berantakan. Buat kebiasaan untuk memisahkan elemen desain ke dalam layer yang berbeda.

  • Lupa Menyimpan Secara Berkala: Tidak ada yang lebih buruk dari kehilangan file karena crash. Aktifkan fitur AUTOSAVE!



Membuat desain rumah 3D di AutoCAD adalah perjalanan yang menantang, tetapi juga sangat memuaskan. Dengan latihan dan kesabaran, Anda akan dapat menghasilkan desain profesional yang tidak hanya indah secara visual tetapi juga fungsional.


Jadi, bagaimana dengan Anda? Apakah Anda siap menghadapi tantangan AutoCAD 3D? Sekian tutorial tentang desain rumah AutoCAD 3D minimalis ini, semoga dapat dijadikan sebagai referensi.
